1296/144MHzTransverterV2.3

Specifications
Min. Typ. Max.
FrequencyrangeRF 1240 MHz 1296 MHz 1300 MHz
FrequencyrangeIF 144 MHz 148 MHz
LO Frequency: Normal mode LOfrequency:LOshiftmode Repeater Mode: Shift -6 MHz
Shift-28MHz 1152MHz
1150or1154MHz
1146or+/-2MHz
1124or+/-2MHz
LOAccuracy at20deg.C +/-1ppm
LOtemp.stability-20...+70 deg . C +/- 2.5 ppm
Output Power 2W 2.5W 3.0W
PowerSupply 12V 13.8V
CurrentConsumption 0.85A
InputPower 0.2W 5W
ReceiveGain,Adjustable -5dB +10 dB
NoiseFigure 1 dB
Dimensions 104x114x25mm
Spuriousresponse < -55 dBc

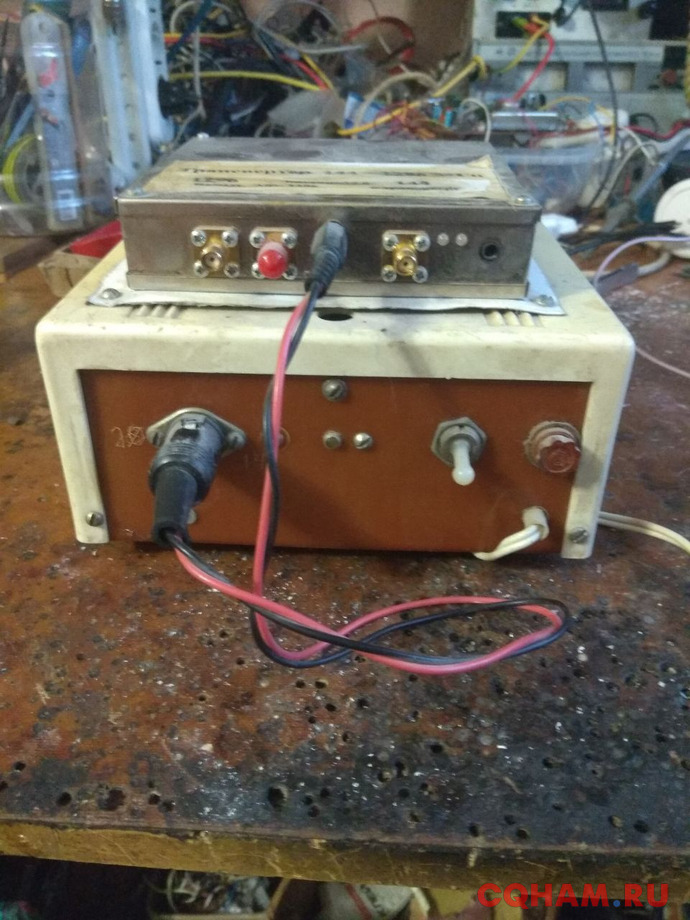

В двух словах, сейчас по умолчанию работает выход ТХ и на прием и на передачи (антенну или нагрузку подключаем к нему), вход RX (он ближе к центру коробочки) не подключен. На разъем ПЧ подаем не более 5ватт FM 144MHz если вдруг подали 20...50ватт то прием становится очень глухим (сгорает ПИН диод и шунтирует выход ПЧ), если 50...100ватт горит порт процессора. Откручиваем 4шт самореза и снимаем крышку под ней два потенциометра, подаем 5ватт FM 144 ПЧ и регулируем отверткой чтобы светодиод вошел в зеленый свет, настройка острая, второй потенциометр для уровня ПЧ на приеме регулируем что бы шум на трансивере был от 1...2 бала по S-метра. Напряжение питания 13,8в вых мощность почти 3 ватта, если 12в. 1...1,5 ватта. Если КСВ ант будет плохим цвет светодиода будет красным. Для нормальной работе нужно брать сигнал РТТ трансивера и подавать на разъем трансвертера, для управления прием передачи. Есть еще несколько функции которые редко используются. Если у Вас есть опора на 10Mhz можно подключит предварительно отключите внутренную с перемычками как показано в описания. Прилагаю файл с описанием.
73!
